lunes, junio 21, 2010

Parte 4 - Sensores Inductivos, Capacitivos, Fotoeléctricos...Cual Usar?

     Siguiendo con los Sensores Fotoeléctricos,  en muchas aplicaciones no tenemos el espacio suficiente  para instalar un sensor Cilíndrico ó Rectangular. Para estos casos hacemos uso de las Fibras Opticas.

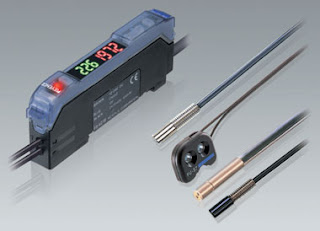

      Un Sensor de presencia con Fibra Optica consta de 2 piezas importantes:  El Amplificador y la Fibra Optica.

     El amplificador es la unidad que genera la luz, esta se transmite a traves de la Fibra Optica.  El amplificador envia y recibe la luz, según la programación en el amplificador es como va a darnos una salida.

     El amplificador puede ser programado para detectar la presencia ó ausencia de luz. Cuenta con un display  digital para indicarnos la intensidad de la luz. La intensidad de la luz puede ser modificada para aumentar ó disminuir la sensibilidad  asi como el rango de sensado. Cuenta ademas con Timers On-Delay, Off-Delay.

     El amplificador tiene salidas NPN ó PNP,  normalmente cerradas (NC) ó normalmente abiertas (NA) ó Ambas.


    La fibra Optica puede ser en configuracion.....


Tru-Beam (Barrera):

Retro-Reflective (Barrera Reflectiva):
Diffuse-Reflective (Sensor Difuso):
      De acuerdo a nuestro espacio y a nuestro diseño, podemos escoger cualquiera de las configuraciones de la Fibra Optica que mejor se adapte.

     En el siguiente video, se muestrs un Sensor Fotoeléctrico con Fibra Optica del tipo Diffuse-Reflective.  Es utilizado para detectar la presencia de microchips...



     Si tienen alguna duda ó comentario, porfavor enviala a mi email: dircasa@live.com .  Esperamos que esta información sea de utilidad para tus aplicaciones.  Saludos y nos leemos pronto.

From Carlos's Desk....
